Custom Wasserkühlte Kondensatoren für die Heizung und Schmelze von Induktion Factory

Technische Daten:

Standards	GB/ T 3984.1-2004/ ICE 60110-1: 1998/ ISO9001
Ausgabe	Bis zu 14.000 kvar
Stromspannung	Bis zu 8.000 Volt AC
Frequenz	Bis zu 100 kHz
Tappings	Angegeben / ungenutzt
Phase	Einphase
Kühlung	Wasser gekühlt / Luft abgekühlt
Montage	Horizontal / vertikal
Gehäuse	Aluminium / Edelstahl
Falldesign	Isolierter (tot) / lebender Fall
Schutz	P Ressurschalter
Umgebungslufttemperatur	-20/ 50 ℃
Kapazitätstoleranz	-5/ 10 %
Wasserflussrate	6l/min
Max. Einlasswassertemperatur	30 ℃
Max. Auslasswassertemperatur	45 ℃

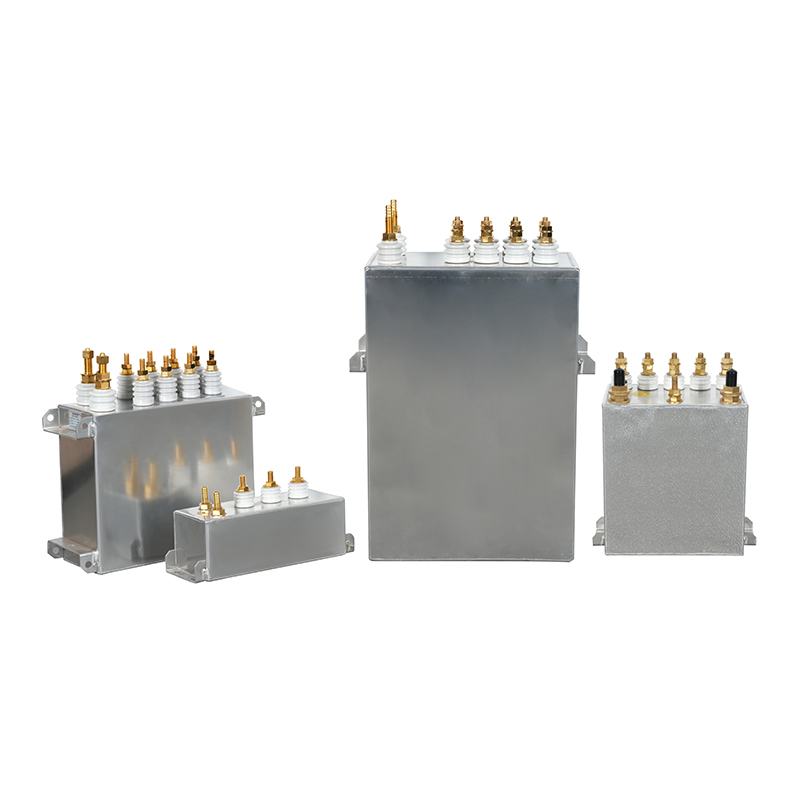

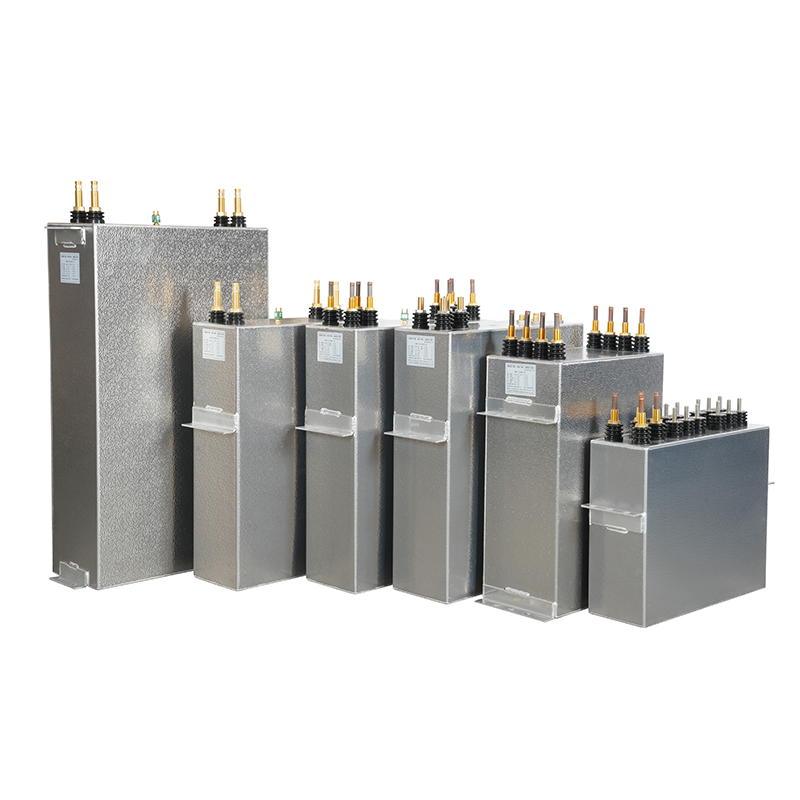

Wassergekühlte Induktions-Heizungskondensator

Luftgekühlte Induktionsheizungskondensator

RAM 2200V 3960KVAR 3000Hz Medium Frequenzinduktionskondensatoren

RFM 3000V 7804KVAR 1200 Hz Wasserkühlinduktionskondensatoren

RFM 3300V 7350KVAR 1500Hz metallisierte Filmheizungskondensatoren

RAM 3300V 6921KVAR 1200Hz mittlere Frequenzinduktionskondensatoren

RAM 1250V 3000kVAR 1000 Hz Elektrischer Heizkondensator

RAM 1250V 2000KVAR 500 Hz Niederfrequenz -Induktionskondensator

RFM 1500KVAR wassergekühlt 800-V-Induktionskondensator

RAM 3000KVAR mit mittlerer Frequenz Wasser gekühlte Kondensatoren

RAM 1200V Hochdruck 3000 Hz Elektrischer Heizkondensator

RAM 3000V Hochdruckwasserkühlungskondensatoren

RAM 7260KVAR 600 Hz Niederfrequenzinduktionskondensator

RAM 1200Hz Medium Frequenz 7200KVAR -Induktionskondensatoren

3,0 kV 8400kvar 700 Hz RAM -Induktionsheizung und Schmelzkondensatoren

3,0 KV 6921KVAR 1200Hz RFM Electric Heizungskondensator

4,0 kV 600 Hz Induktionöfen Wasserkühlte Kondensatoren

3,6 KV 8000kVar Medium Frequenz -Induktionskondensator

3,3 KV 500 Hz Stromkondensator -Heizungskondensator

Induktionsofen Hochleistungs Elektrische Heizwasserkühlungskondensator

3,0 kV niedriger Frequenzofen Schmelzinduktionsheizungskondensator

3,0 kV 700 Hz Induktionsheizwasser gekühlter Kondensator

Zwischenfrequenzöfen 1000 Hz Induktionsheizungskondensator

Allgemeine Kondensatoren für Hochspannungs -Elektroinduktionsheizungskondensatoren

1200 Hz elektrische Induktion Schmelzofen -Stromkondensator

1000 Hz Hochspannungsinduktionsheizwasser gekühlter Kondensator

1,5 kV 4000 kVar 1000 Hz Induktion Heizung Wasserkühlungskondensator

Anwendung

Antai -Leistungskondensatoren werden häufig bei Induktionsschmelzöfen und Induktionsheizgeräten verwendet, um den Stromfaktor der Verwendung in Induktionöfen und Heizungen zu verbessern. Wir können nach den Bedürfnissen der Kunden angepasst werden.

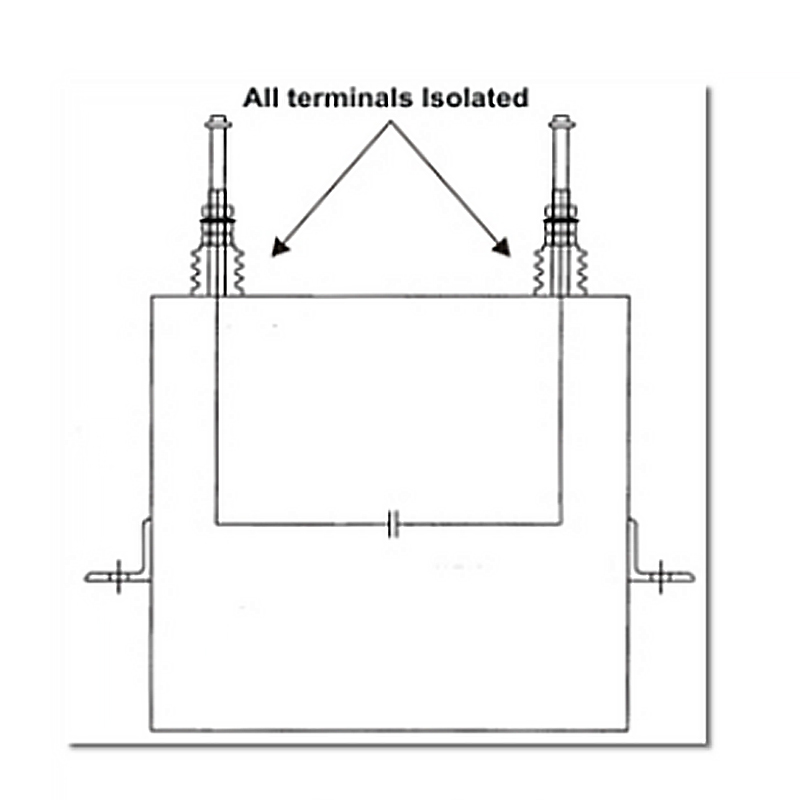

Konfiguration 1

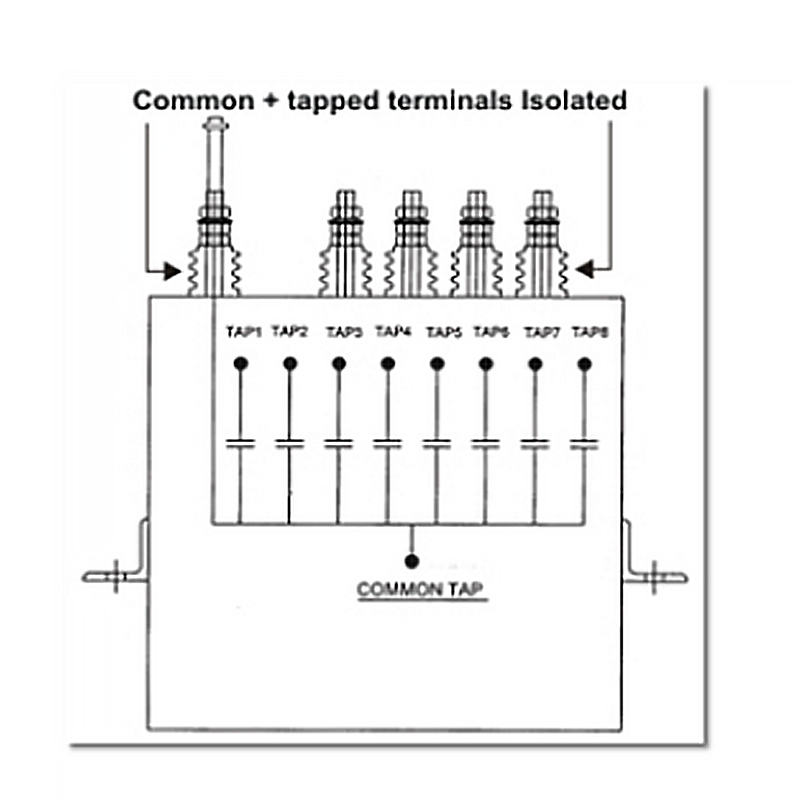

Konfiguration 2

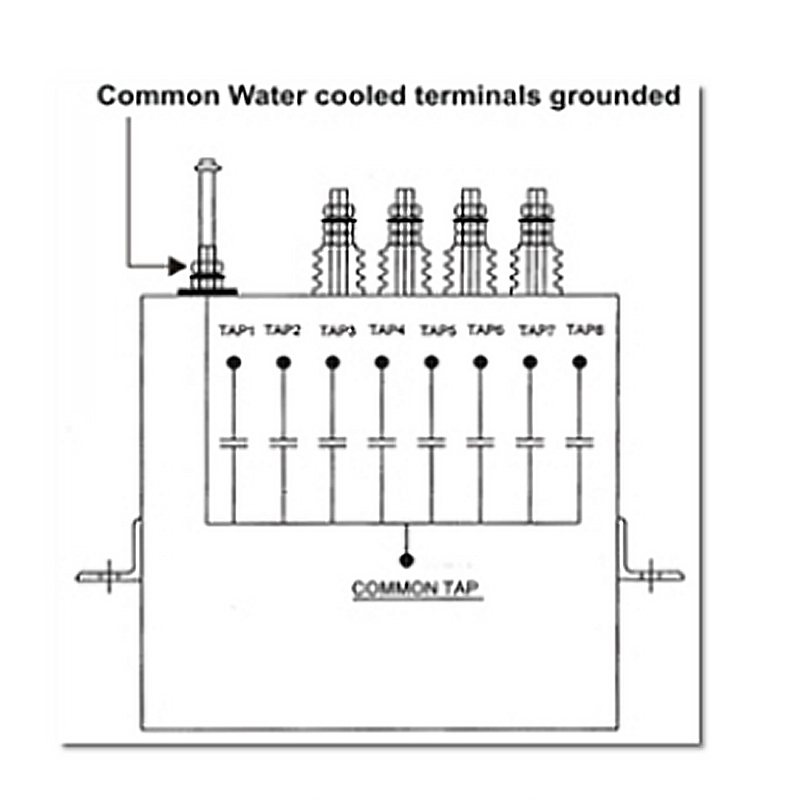

Konfiguration 3

Konstruktion

Bei der Herstellung von Wasserkühlungskalkitoren mit einem Polypropylenfilm (Dielektrikum), der mit Aluminiumfolie mit hoher Reinheit (Elektrode) verschachtelt ist. Diese Flügeldings haben sich abgeflacht und zu einem Rudel für Löten und elektrische Verbindungen zusammengestellt. Die gesamte Baugruppe unterliegt einem sehr hohen Vakuumgehalt, unter dem die Imprägnierung mit einem Isolieröl des elektrischen Grades ohne PCB durchgeführt wird. Die Kondensatoren sind mit Kupferrohre mit hoher thermischer Leitfähigkeit versehen, um den Kühlwasserfluss zu erleichtern. Eine effektive Wärmeabteilung ist von entscheidender Bedeutung, um den gewünschten Kondensator Betriebstemperatur und die Lebenserwartung zu erreichen.

Tests

Jeder Kondensator wurde vor dem Versand viele Male getestet:

Versiegelungstest: Ohne Leckage
Versiegelung des Kühlrohrs: ohne Leckage
Spannungstest zwischen zwei Klemmen: Gleichstrom mit 4 -facher Spannung 10 Sekunden lang, AC mit 2 -facher Nennspannung für 10 Sekunden
Spannungstest zwischen Klemme und Schale: Wechselstrom mit 2,5 -facher Spannung, minimale Spannung 2KV für 1 Minute.
Kapazitätstest: -5-10%
Tangente des Verlustwinkels des Kondensators (20 ℃): der Verlust Tangente Tan & Dgr; unter 0,0008 bei 20 ℃.
Normal geschlossen.
