Wassergekühlte Kondensatoren stellen einen entscheidenden Fortschritt bei der Verwaltung thermischer Energie in elektronischen und elektrischen Hochleistungssystemen dar. Im Gegensatz zu ihren luftgekühlten Gegenstücken nutzen diese Spezialkomponenten die überlegenen Wärmeübertragungseigenschaften von Wasser, um überschüssige Wärme abzuleiten, wodurch optimale Betriebstemperaturen aufrechterhalten und beispiellose Zuverlässigkeit und Leistung in anspruchsvollen Anwendungen gewährleistet werden.

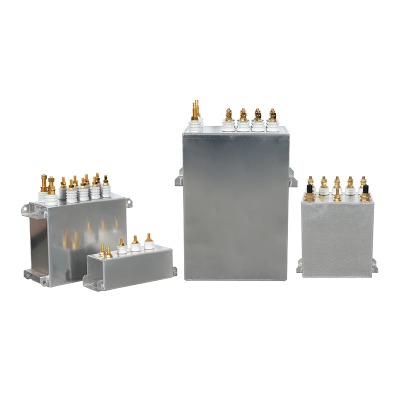

Ein wassergekühlter Kondensator ist eine passive elektronische Komponente zur Speicherung und Abgabe elektrischer Energie. Er ist mit einem internen Kühlmechanismus ausgestattet, der Wasser zirkulieren lässt, um die während des Betriebs entstehende Wärme abzuleiten. Dieses Design ist von größter Bedeutung bei Anwendungen, bei denen hohe Welligkeitsströme und schnelle Lade-Entlade-Zyklen eine erhebliche thermische Belastung erzeugen, die, wenn sie nicht kontrolliert wird, dielektrische Materialien schädigen, den äquivalenten Serienwiderstand (ESR) erhöhen und letztendlich zu einem vorzeitigen Ausfall führen kann. Das Kernprinzip beruht auf der Tatsache, dass Wasser im Vergleich zu Luft eine viel höhere spezifische Wärmekapazität und Wärmeleitfähigkeit aufweist und daher Wärme wesentlich effizienter aufnehmen und abführen kann.
Die Konstruktion umfasst typischerweise ein Metallgehäuse, häufig Kupfer oder Aluminium, das das Kondensatorelement (eine Kombination aus Elektroden und Dielektrikum) enthält. Dieses Gehäuse ist mit einem inneren Labyrinth oder Kanälen ausgestattet, die den Kühlmittelfluss in unmittelbarer Nähe der wärmeerzeugenden Teile ermöglichen. Ein- und Austrittsöffnungen sind für den Anschluss an ein externes Kühlsystem vorgesehen. Diese gesamte Baugruppe ist hermetisch abgedichtet, um jegliches Austreten von Kühlmittel in das Kondensatorelement oder umgekehrt zu verhindern. Die Wahl des Kühlmittels kann variieren; Während entionisiertes Wasser aufgrund seiner hervorragenden thermischen Eigenschaften und der geringen elektrischen Leitfähigkeit weit verbreitet ist, werden manchmal Mischungen mit Glykol oder anderen Inhibitoren verwendet, um Gefrieren oder Korrosion zu verhindern.
Wärme ist der Hauptfeind jedes Kondensators. Die Lebensdauer eines Kondensators ist umgekehrt proportional zu seiner Betriebstemperatur; Bei jedem Anstieg um 10 °C über die Nenntemperatur halbiert sich die Lebensdauer in der Regel. Dieses Arrhenius-Gesetz der Ausfallraten unterstreicht die Bedeutung eines effektiven Wärmemanagements. Bei wassergekühlten Kondensatoren wirkt das aktive Kühlsystem dieser thermischen Verschlechterung direkt entgegen. Indem sie die Kerntemperatur innerhalb sicherer Grenzen halten, können diese Kondensatoren:
Dies macht sie unverzichtbar in Szenarien, in denen ein Ausfall keine Option ist und passive Kühlmethoden einfach nicht ausreichen.
Die Integration der Wasserkühlungstechnologie in Kondensatoren bringt eine Vielzahl von Vorteilen mit sich, die sich direkt in Verbesserungen auf Systemebene niederschlagen. Diese Vorteile kommen am deutlichsten bei Anwendungen mit hoher Leistungsdichte zur Geltung, bei denen der Platz begrenzt ist und die Effizienz von größter Bedeutung ist.
Der bedeutendste Vorteil ist die dramatische Verbesserung der Wärmeableitung. Die Wärmeleitfähigkeit von Wasser ist etwa 25-mal so hoch wie die von Luft und seine spezifische Wärmekapazität ist etwa viermal höher. Dies bedeutet, dass ein Wasserkühlsystem die gleiche Wärmemenge mit einem viel geringeren Volumenstrom und einem geringeren Temperaturanstieg im Kühlmittel selbst abführen kann. Folglich, wassergekühlter Kondensator für Hochleistungswechselrichter Systeme können bei gleicher Leistung kompakter gestaltet werden oder bei gleichem Formfaktor eine deutlich höhere Leistung bewältigen. Dies führt insgesamt zu einer Erhöhung der Leistungsdichte des gesamten Systems, ein entscheidender Faktor in der modernen Elektronik wie Wechselrichtern für erneuerbare Energien und industriellen Motorantrieben.
Durch die kontinuierliche Aufrechterhaltung niedrigerer Betriebstemperaturen unterliegen wassergekühlte Kondensatoren einer geringeren thermischen Belastung. Die elektrochemischen Prozesse, die zum Verdampfen des Elektrolyten und zum allmählichen Abbau des Dielektrikums führen, werden erheblich verlangsamt. Dies führt zu einer langsameren Drift wichtiger Parameter wie Kapazität und ESR im Laufe der Zeit. Während beispielsweise bei einem Standardkondensator nach 10.000 Stunden bei 85 °C ein Kapazitätsverlust von 20 % zu verzeichnen ist, kann es bei einem wassergekühlten Äquivalent, das bei 55 °C betrieben wird, nach der gleichen Zeitspanne nur zu einem Kapazitätsverlust von 5 % kommen, wodurch sich die Nutzungsdauer der Komponente effektiv verdoppelt oder sogar verdreifacht und die Gesamtbetriebskosten durch selteneren Austausch gesenkt werden.
Die Auswahl eines geeigneten wassergekühlten Kondensators ist ein komplexer Prozess, der eine sorgfältige Berücksichtigung elektrischer, thermischer und mechanischer Parameter erfordert. Ein Fehltritt bei der Auswahl kann zu einer unzureichenden Leistung oder einem Systemausfall führen.
Die primären elektrischen Spezifikationen bleiben Kapazität (µF), Nennspannung (VDC) und Welligkeitsstrom (Arms). Durch die Kühlung wird jedoch die Wechselstromfähigkeit erheblich verbessert. Es ist wichtig, die Datenblätter des Herstellers zu konsultieren, um den Welligkeitsstromwert bei unterschiedlichen Kühlmitteldurchflussraten und -temperaturen zu verstehen. Der Wassergekühlter Kondensator mit niedrigem ESR ist besonders bei Anwendungen wie Frequenzumrichtern und Induktionserwärmung gefragt, da ein niedriger ESR die Eigenwärmeerzeugung (I²R-Verluste) minimiert, die Arbeit des Kühlsystems erleichtert und die Gesamteffizienz verbessert. Darüber hinaus muss der Kapazitätswert über den vorgesehenen Frequenz- und Temperaturbereich der Anwendung stabil sein.
Der Wärmewiderstand vom Kondensatorkern zum Kühlmittel (Rth) ist eine wichtige Kennzahl. Ein niedrigerer Rth weist auf ein effizienteres Design hin, das die Wärme effektiver in das Kühlmittel überträgt. Dieser Parameter ist abhängig von der inneren Konstruktion, den verwendeten Materialien und der Durchflussrate des Kühlmittels. Die erforderliche Durchflussrate und der Druckabfall am Kondensator müssen mit der vorhandenen Kühlsystempumpe kompatibel sein. Physisch müssen die Anschlusstypen (Gewindeanschlüsse für Schläuche) und ihre Ausrichtung mit der Systemanordnung kompatibel sein. Zum Beispiel ein kompakter wassergekühlter Kondensator für die Induktionserwärmung müssen nicht nur über die richtigen elektrischen Spezifikationen verfügen, sondern auch über einen Formfaktor, der in die oft beengten Räume eines Induktionsheiznetzteils passt.
Die einzigartigen Vorteile wassergekühlter Kondensatoren machen sie zur Komponente der Wahl in einem breiten Spektrum von Schwerlastindustrien. Ihre Fähigkeit, extremen elektrischen Belastungen standzuhalten und gleichzeitig kühl zu bleiben, ist die Grundlage für die Zuverlässigkeit vieler moderner Technologien.
Im Bereich der erneuerbaren Energien wandeln große Solar- und Windwechselrichter Gleichstrom in netztauglichen Wechselstrom um. Dieser Vorgang ist mit hohen Schaltfrequenzen und erheblichen Rippelströmen in den Zwischenkreiskondensatoren verbunden. Hier, wassergekühlter Zwischenkreiskondensator Einheiten werden eingesetzt, um Stabilität und Langlebigkeit zu gewährleisten. Sie bewältigen die hohen Welligkeitsströme, während die integrierte Kühlung sie auf einer stabilen Temperatur hält, ein thermisches Durchgehen verhindert und einen jahrzehntelangen zuverlässigen Betrieb mit minimalem Wartungsaufwand gewährleistet, was für abgelegene und unzugängliche Installationen wie Offshore-Windparks von entscheidender Bedeutung ist.
Induktionserwärmungs- und -schmelzsysteme arbeiten mit hohen Frequenzen (von kHz bis MHz) und sehr hohen Leistungsniveaus (oft im Megawattbereich). Die in den Schwingkreisen dieser Systeme verwendeten Tankkondensatoren sind enormen Strömen und starken elektromagnetischen Feldern ausgesetzt. Ein Industrieller wassergekühlter Kondensator für Schmelzöfen wurde speziell für diese raue Umgebung entwickelt. Seine robuste Bauweise und effiziente Kühlung verhindern einen dielektrischen Durchschlag bei extremer elektrischer und thermischer Belastung und ermöglichen den kontinuierlichen Betrieb in Gießereien und Metallverarbeitungsbetrieben zum Schmelzen, Schmieden und Wärmebehandeln von Metallen.
Hochleistungsanwendungen sind nicht auf die Schwerindustrie beschränkt. Geräte wie Magnetresonanztomographen (MRT) und Teilchenbeschleuniger erfordern äußerst stabile und leistungsstarke elektrische Systeme. Wassergekühlte Kondensatoren werden in den Gradientenverstärkern und HF-Verstärkern solcher Geräte verwendet, wo ihre Stabilität und Zuverlässigkeit für die Gewährleistung genauer Diagnosen und wissenschaftlicher Messungen nicht vernachlässigbar sind.
Um das Wertversprechen wassergekühlter Kondensatoren wirklich einschätzen zu können, ist ein direkter Vergleich mit herkömmlichen luftgekühlten Methoden unerlässlich. Die Unterschiede sind erheblich und wirken sich auf nahezu jeden Aspekt des Systemdesigns und -betriebs aus.
In der folgenden Tabelle sind die wichtigsten Unterschiede zwischen diesen beiden Kühlmethoden aufgeführt:
| Besonderheit | Wassergekühlte Kondensatoren | Luftgekühlte Kondensatoren |
|---|---|---|
| Wärmeübertragungseffizienz | Aufgrund der hervorragenden thermischen Eigenschaften des Wassers außergewöhnlich hoch. Ermöglicht die Handhabung wesentlich höherer Leistungsdichten. | Relativ niedrig. Begrenzt durch die geringe Wärmeleitfähigkeit und spezifische Wärmekapazität der Luft. Erfordert große Oberflächen oder Umluft für mäßige Kühlung. |
| Leistungsdichte / Größe | Kann für eine bestimmte Nennleistung sehr kompakt gebaut werden, wodurch wertvoller Platz im System gespart wird. | Normalerweise ist eine größere physische Größe erforderlich, um eine ausreichende Oberfläche für die Wärmeableitung an die Luft bereitzustellen. |
| Akustischer Lärm | Praktisch geräuschloser Betrieb, da das Kühlsystem hauptsächlich auf einer möglicherweise entfernten Pumpe basiert. | Kann laut sein, wenn Kühlventilatoren erforderlich sind, was zu den akustischen Emissionen des Gesamtsystems beiträgt. |
| Systemkomplexität | Höher. Erfordert ein geschlossenes Kühlsystem mit Pumpe, Behälter, Wärmetauscher und Rohrleitungen, was die Anschaffungskosten und Wartungspunkte erhöht. | Untere. In der Regel handelt es sich um ein einfacheres Design, das oft auf natürlicher Konvektion oder Ventilatoren basiert, was zu einer einfacheren Integration und geringeren Anschaffungskosten führt. |
| Betriebsumgebung | Weniger Einfluss auf die Umgebungstemperatur. Die Leistung wird durch die Kühlmitteltemperatur bestimmt, die über einen Kühler gesteuert werden kann. | Die Leistung hängt stark von der Umgebungslufttemperatur und dem Luftstrom ab. Hohe Umgebungstemperaturen können die Leistung erheblich beeinträchtigen. |
| Lebensdauer und Zuverlässigkeit | Im Allgemeinen viel länger und zuverlässiger aufgrund der stabilen, niedrigen Betriebstemperaturen, wodurch die Temperaturwechselbelastung reduziert wird. | Kürzere Lebensdauer bei Anwendungen mit hoher Beanspruchung aufgrund höherer Betriebstemperaturen und größerer thermischer Zyklen. |
| Ideale Anwendung | Hochleistungsfähige, hochzuverlässige Systeme mit hoher Dichte, bei denen die Leistung die Anschaffungskosten übertrifft (z. B. Industrieantriebe, erneuerbare Energien, High-End-Audio). | Anwendungen mit niedriger bis mittlerer Leistung, kostenempfindliche Designs oder Anwendungen, bei denen die Einfachheit des Systems im Vordergrund steht. |
Wie die Tabelle zeigt, kommt es bei der Auswahl nicht darauf an, welches allgemein besser ist, sondern welches für die spezifische Anwendung besser geeignet ist. Wasserkühlung ist die eindeutige Wahl, um die Grenzen von Leistung und Zuverlässigkeit zu erweitern.
Eine ordnungsgemäße Installation und sorgfältige Wartung sind von größter Bedeutung, um die Vorteile und die Langlebigkeit eines wassergekühlten Kondensators voll auszuschöpfen. Die Vernachlässigung dieser Aspekte kann zu Undichtigkeiten, Verstopfungen, Korrosion und katastrophalen Ausfällen führen.
Die mechanische Montage muss sicher sein, darf aber das Gehäuse des Kondensators nicht verformen, da dies zu einer Belastung der Schweißnähte und Dichtungen führen kann. Es ist wichtig, die vom Hersteller angegebenen Drehmomentwerte für alle Montageteile einzuhalten. Die Sanitäranschlüsse erfordern sorgfältige Aufmerksamkeit. Verwenden Sie geeignete Dichtungen (z. B. O-Ringe, Unterlegscheiben) und vermeiden Sie ein zu starkes Anziehen der Anschlüsse, da dies die Anschlüsse beschädigen kann. Der Kondensator sollte so positioniert sein, dass beim Befüllen des Systems die Luft leicht aus seinen internen Kanälen entfernt werden kann. Idealerweise sollten die Anschlüsse vertikal nach oben ausgerichtet sein. Der Kühlkreislauf sollte einen Filter enthalten, um Partikel aufzufangen, die die engen Innenkanäle des Kondensators verstopfen könnten.
Ein vorbeugender Wartungsplan ist unerlässlich. Das Kühlmittel sollte regelmäßig auf Qualität überprüft werden, einschließlich pH-Wert, elektrische Leitfähigkeit und das Vorhandensein von Inhibitoren. Verschlechtertes Kühlmittel kann zu innerer Korrosion und Plattierung führen, was die Kühleffizienz drastisch verringert und zu Kurzschlüssen führen kann. Das System sollte regelmäßig gespült und mit frischem, geeignetem Kühlmittel (z. B. entionisiertem Wasser mit Korrosionsschutzzusätzen) aufgefüllt werden. Überprüfen Sie regelmäßig alle Schläuche, Klemmen und Armaturen auf Anzeichen von Verschleiß, Rissen oder Undichtigkeiten. Die Überwachung der Temperatur des Kühlmittels, das in den Kondensator ein- und austritt, kann wertvolle Diagnoseinformationen liefern; Ein steigender Delta-T (Temperaturunterschied) kann auf einen verringerten Durchfluss aufgrund einer Verstopfung oder eines Pumpenproblems oder auf eine erhöhte Wärmeentwicklung des Kondensators selbst hinweisen, was auf einen möglichen bevorstehenden Ausfall hinweisen kann.
Selbst bei perfektem Design und perfekter Installation können Probleme auftreten. Um Ausfallzeiten zu minimieren, ist es wichtig zu verstehen, wie man häufige Probleme diagnostiziert.
Ein Leck ist der unmittelbarste und offensichtlichste Fehlermodus. Wenn Kühlmittel erkannt wird, muss die Anlage sofort abgeschaltet werden, um Schäden an elektrischen Komponenten zu vermeiden. Überprüfen Sie alle externen Verbindungen und das Kondensatorgehäuse visuell auf die Quelle. Kleinere Undichtigkeiten an Armaturen können häufig durch Nachziehen der Verbindung oder Ersetzen einer Dichtung behoben werden. Wenn das Leck jedoch vom Kondensatorgehäuse selbst herrührt (ein Riss oder eine fehlerhafte Schweißnaht), muss die Einheit ausgetauscht werden. Die Verwendung eines Drucktesters am Kühlkreislauf während der Wartung kann dabei helfen, langsame Lecks zu erkennen, die nicht sofort sichtbar sind.
Wenn der Kondensator heißer als gewöhnlich läuft, liegt die Ursache oft am Kühlsystem und nicht am Kondensator. Überprüfen Sie zunächst den Kühlmitteldurchfluss; Ein verstopfter Filter, eine defekte Pumpe oder eine Luftschleuse im Kreislauf können den Durchfluss erheblich beeinträchtigen. Überprüfen Sie als Nächstes die Qualität des Kühlmittels. Verunreinigtes Kühlmittel mit hoher Leitfähigkeit oder biologisches Wachstum können Kalkablagerungen auf Innenflächen ablagern und als Wärmeisolator wirken. Der externe Wärmetauscher (Heizkörper) sollte ebenfalls überprüft werden, um sicherzustellen, dass er die Wärme effektiv an die Umgebung abgibt (z. B. dass er nicht durch Staub verstopft ist). Wenn all dies ausgeschlossen ist, kann es sein, dass der Kondensator selbst ausfällt, was sich in einem Anstieg des äquivalenten Serienwiderstands (ESR) äußert, der bei gleichem Strom mehr Wärme erzeugt. Eine Messung des ESR des Kondensators kann dies bestätigen.
Die Entwicklung von wassergekühlte Kondensatoren Dieser Trend geht weiter, angetrieben durch die unaufhörliche Nachfrage nach höherer Leistung, kleinerer Größe und größerer Zuverlässigkeit. Zukünftige Trends deuten auf die Integration intelligenter Überwachungsfunktionen direkt in die Kondensatorbaugruppe hin. Sensoren zur Echtzeitmessung von Innentemperatur, Druck und sogar ESR könnten vorausschauende Wartungsdaten liefern und Systemsteuerungen auf drohende Probleme aufmerksam machen, bevor diese zu Ausfallzeiten führen. Darüber hinaus wird die Erforschung neuer dielektrischer Materialien mit inhärent geringeren Verlusten und höherer Temperaturtoleranz synergetisch mit fortschrittlichen Kühltechniken zusammenarbeiten, um die nächste Generation kapazitiver Energiespeicherlösungen mit extrem hoher Leistung zu schaffen.
